在現代工業發展的浪潮中，高性能材料扮演著越來越重要的角色。其中，綠碳化硅微粉作為一種新興的功能性材料，憑借其獨特的物理化學性能，正在多個領域展現出廣闊的應用前景。本文將全面剖析綠碳化硅微粉的特性及其在各行業的創新應用，為讀者呈現這一材料的多元化價值。

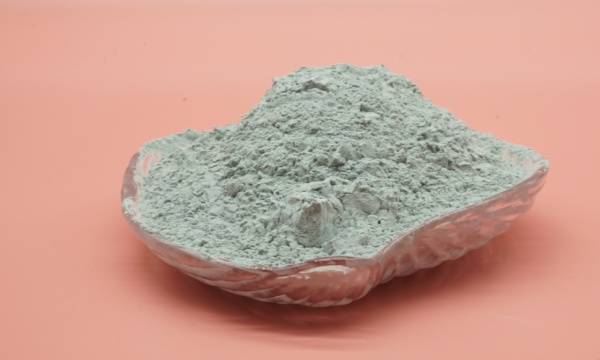

作為一種人工合成的碳化硅晶體，綠碳化硅微粉具有區別于傳統黑碳化硅的特殊性能。其顯微硬度達到9.5級，僅次于金剛石;熱導率為120W/(m·K)，遠高于普通鋼材;熱膨脹系數僅為4.3×10^-6/℃，表現出優異的尺寸穩定性。尤為關鍵的是，綠碳化硅微粉的純度高，雜質含量控制在0.2%以下，這使其在精密加工領域具有不可替代的優勢。

在磨料磨具領域，綠碳化硅微粉正發揮著革命性作用。采用8000-12000目超細粒度產品配制的研磨液，可實現對藍寶石、光學玻璃等硬脆材料的納米級拋光。以智能手機屏幕制造為例，使用綠碳化硅微粉研磨液可將表面粗糙度控制在Ra0.5nm以下，顯著提升觸控靈敏度和顯示效果。相比傳統氧化鋁磨料，其加工效率提高30%以上，且能有效避免"橘皮"等表面缺陷。

電子封裝行業對綠碳化硅微粉的應用探索尤為深入。將D50粒徑2-5μm的微粉以65%填充率摻入環氧樹脂，制備的封裝材料熱導率可達8W/(m·K)，是普通材料的10倍。這種高導熱復合材料能顯著降低大功率LED、IGBT模塊的工作溫度，使器件壽命延長3-5倍。值得注意的是，通過表面硅烷化改性的綠碳化硅微粉，還能與有機基體形成化學鍵合，將界面熱阻降低40%以上。

在新能源領域，綠碳化硅微粉展現出雙重價值。作為鋰離子電池負極材料添加劑，3-5wt%的摻量可使硅碳復合負極的循環穩定性提升200次以上。其作用機制在于：微粉構建的導電網絡緩解了硅材料的體積膨脹效應，同時表面SiO2鈍化層能有效抑制電解液分解。在光伏產業中，摻入太陽能電池背板材料的綠碳化硅微粉，可將組件工作溫度降低8-12℃，發電效率提高1.5%。

航空航天工業對綠碳化硅微粉的應用更具創新性。在陶瓷基復合材料(CMC)中，15-25%的微粉添加使材料斷裂韌性提升至8MPa·m1/2.成功應用于發動機熱端部件。最新研究表明，采用等離子體活化處理的綠碳化硅微粉，能在1600℃下與碳纖維形成梯度界面，使復合材料在氧化環境中的服役壽命延長3倍。這種突破性進展為新一代航空發動機的研發提供了關鍵材料支撐。

精密陶瓷領域見證了綠碳化硅微粉的華麗蛻變。通過凝膠注模成型技術，使用亞微米級微粉制備的結構陶瓷，三點抗彎強度高達850MPa，維氏硬度達到28GPa。這類陶瓷刀具在加工鎳基合金時，使用壽命是普通硬質合金的6-8倍。更令人振奮的是，采用放電等離子燒結(SPS)工藝時，綠碳化硅微粉能在1850℃/50MPa條件下實現98%以上的致密化，為制造大尺寸復雜形狀陶瓷部件開辟了新途徑。

在環?？萍碱I(lǐng)域，綠碳化硅微粉的創新應用令人矚目。多孔陶瓷載體負載納米TiO2的光催化系統，在紫外光下對VOCs的降解效率達95%/h。其優勢在于：微粉形成的高比表面骨架(15-25m2/g)為催化反應提供了充足活性位點，而本征半導體特性促進了光生載流子的分離。在污水處理方面，磁性綠碳化硅微粉復合材料可通過外加磁場實現快速回收，解決了傳統催化劑分離困難的行業痛點。

涂層技術因綠碳化硅微粉的加入而煥發新生。采用大氣等離子噴涂(APS)工藝時，粒徑分布10-45μm的微粉可形成致密的耐磨涂層，在600℃下仍保持HV0.3 1800的硬度。這種涂層應用于水電輪機葉片，使空蝕磨損率降低70%。最新開發的冷噴涂技術更實現了低溫下(500℃)制備無氧化物的碳化硅涂層，為半導體設備防護提供了理想解決方案。

隨著制備技術的進步，綠碳化硅微粉正朝著功能化、精細化方向發展。激光粒度分析顯示，先進分級技術已能制備粒徑偏差<5%的窄分布產品。表面改性技術的突破，使微粉與各類基體的相容性得到顯著改善。展望未來，3D打印用球形化綠碳化硅微粉、量子點修飾功能微粉等創新產品，將推動其在生物醫療、柔性電子等新興領域的應用突破。

值得注意的是，綠碳化硅微粉產業仍面臨若干技術挑戰。批量化生產時如何保持粒徑一致性、降低表面缺陷密度，是需要持續攻關的方向。在應用端，建立完善的性能評價體系、開發標準化工藝規范，將是產業化推廣的關鍵。隨著"雙碳"戰略的深入實施，這一綠色材料必將在高端制造領域扮演更加重要的角色。

從磨料磨具到電子封裝，從新能源到航空航天，綠碳化硅微粉以其卓越的性能持續拓展應用邊界。材料科學家們正通過跨學科協作，不斷挖掘這一材料的潛在價值?？梢灶A(yù)見，隨著制備技術的精進和應用研究的深入，綠碳化硅微粉必將為現代工業發展注入新的動能，書寫功能材料應用的新篇章。
